Ievads
Integrētā gaisa flotācijas iekārta novērš suspendētās daļiņas, taukus, taukus, taukus un nešķīstošās organiskās vielas, gaisā izšķīdinot zem spiediena.
Tehniskie dati
| Modelis | Jauda | Izšķīdis gaisa daudzums | Jauda KW | Dimensija | DN (sprauslu saraksts) | |||||||
| m³/h | m³/h | Atteces sūknis | Aerators | Skimmer | Blenderis | Baseina diametrs (m) | D/D1 | H/H1 | iniet (A) | Outlet (B) | Dūņu izvads (C) | |
| WQF-2 | 15～20 | ～7 | 2.2 | 1.5 | 0.75 | 1.5 | Φ2 | 3.4/2.0 | 4.2/2.5 | 100 | 100 | 100 |
| WQF-3 | 30～40 | ～13 | 5.5 | 1.5 | 0.75 | 1.5 | Φ3 | 4.8/3.0 | 4.2/2.5 | 150 | 150 | 100 |
| WQF-4 | 50～80 | ～15 | 7.5 | 1.5 | 0.75 | 1.5 | Φ4 | 5.9/4.0 | 4.2/2.5 | 200 | 200 | 100 |
| WQF-5 | 80～100 | ～30 | 11 | 2.2 | 1.1 | 2.2 | Φ5 | 6.9/5.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-6 | 100～150 | ～40 | 11 | 2.2 | 1.1 | 2.2 | Φ6 | 7.9/6.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-7 | 150～180 | ～60 | 15 | 3 | 1.1 | 2.2 | Φ7 | 8.9/7.0 | 4.2/2.5 | 350 | 350 | 150 |
| WQF-8 | 200～250 | ～70 | 22 | 4 | 1.5 | 3 | Φ8 | 9.9/8.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-9 | 250～300 | ～90 | 30 | 4 | 1.5 | 3 | Φ9 | 10.9/9.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-10 | 300～400 | ～110 | 30 | 4 | 1.5 | 3 | Φ10 | 11.9/10.0 | 4.7/3.0 | 450 | 450 | 150 |
| WQF-11 | 400～500 | ～150 | 45 | 5.5 | 2.2 | 3 | Φ11 | 12.9/11.0 | 4.7/3.0 | 450 | 450 | 200 |
| WQF-12 | 500～625 | ～200 | 45 | 5.5 | 2.2 | 4 | Φ12 | 13.9/12.0 | 5.7/4.0 | 450 | 450 | 200 |
| WQF-13 | 625～750 | ～240 | 55 | 5.5 | 2.2 | 4 | Φ13 | 14.9/13.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-14 | 800～950 | ～280 | 55 | 5.5 | 2.2 | 4 | Φ14 | 15.9/14.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-15 | 1000～1150 | ～300 | 55 | 5.5 | 2.2 | 4 | Φ15 | 16.9/15.0 | 5.7/4.0 | 600 | 600 | 200 |
| WQF-16 | 1250～1400 | ～300 | 55 | 5.5 | 2.2 | 4 | Φ16 | 17.9/16.0 | 5.7/4.0 | 700 | 700 | 200 |
| WQF-18 | 1500～1800 | ～480 | 75 | 7.5 | 3 | 4 | Φ18 | 19.9/18.0 | 5.7/4.0 | 700 | 700 | 250 |
Struktūra un darba process
Process sākas ar apstrādājamo ūdeni un caur ieplūdes galveni nonāk ieplūdes tvertnē. Šī tvertne samazina ātrumu un sadala ūdeni pa tvertnes garumu. Lai optimizētu attīrīšanu, tika izstrādāta daudzpunktu ieplūdes galvene, kurā tika ievadīts baltais ūdens, augsti piesātināta spiediena gaisa plūsma un hidrauliski attīrīti notekūdeņi, un, ja piemērojams, tika ievadīti flokulanti.
Tad notekūdeņi nonāk flotācijas zonā un no baltā ūdens, kas piestiprināts pie daļiņu virsmas, ģenerē mikroburbulīšus, kas ietekmē daļiņu blīvumu, liekot suspendētajām daļiņām uzpeldēt uz centrifūgas tvertnes virsmas, kur tās noslaucīt pie ķēdes un pēc tam ielido dūņu piltuvē. Attīrītie notekūdeņi tiek nepārtraukti noņemti vairākos ūdens plēves punktos un caur cauruļvadu aizsprostu tiek novadīti izplūdes kamerā. Turpmāk DAF izmanto šādas tehnoloģijas, lai panāktu ātru noņemšanas efektivitāti ar zemākām ekspluatācijas izmaksām, mazāku nospiedumu un ilgāku kalpošanas laiku:
● Progresīva ūdens ieguve, pagarināts uzturēšanās laiks un labāka notekūdeņu kvalitāte
● Šķērsplūsmas dizains - zems plūsmas ātrums un labāka atdalīšana
● Ideāla DAF ™ tehnoloģija - augsta noņemšanas efektivitāte, zems enerģijas patēriņš, zems ķīmijas līmenis
● Plakans atdalītājs. Maksimāla cieto vielu noņemšana
● Konusa dibenu ir viegli noņemt dūņas

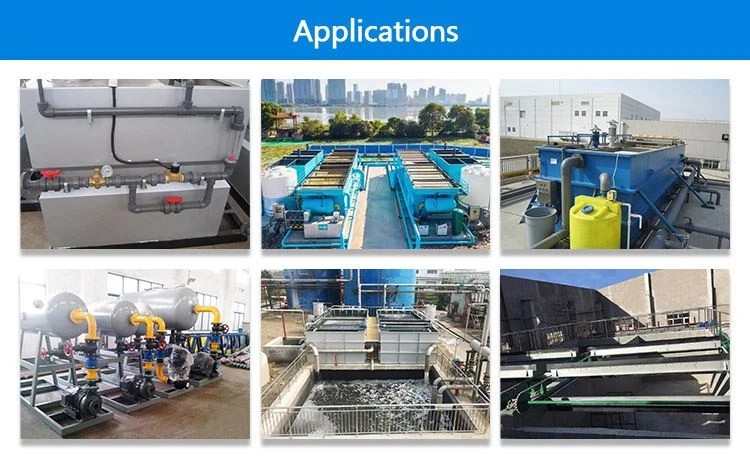

Pieteikums
